USB3.0接口硬盘盒设计

硬盘盒的作用就是对一块硬盘起到物理保护作用，同时使用便于移动的连接方式，实现移动硬盘的作用。

说白了就是固定硬盘的外壳设备，包含外壳以及PCB转接板。

你的电脑换上了固态硬盘，把机械硬盘放在硬盘盒里面，就是移动硬盘了。

硬盘+硬盘盒

如下就是硬盘盒的构成，可以忽略下面的二极管，这只是个示意图。

包含输入USB3.0接口、电源输入5V（这个不一定有）、主控制器、硬盘。

自供电与总线供电

自供电就是硬盘盒整体外置使用5V或其他电源，无需使用USB接口提供的5V电源，或仅仅提供在连接时初始状态的指定。

总线供电就是使用USB端口提供的5V电源，但是因为硬盘不一致，笔记本型号不一致，导致笔记本等带不起来硬盘，所以我们需要购买自供电硬盘盒或者自己进行改装。

主控芯片

JMS578是一款USB3.0至SATA III 6Gps桥接控制器，具有高性能和低功耗。

它可以支持USB2.0 / USB3.0设备控制器的供应商VID / PID的外部SPI NVRAM。

它具有10个GPIO，可针对各种应用进行定制。

它支持用于在USB2.0 / USB3.0下下载升级的固件代码的软件实用程序。

它符合USB大容量存储类批量运输（BOT）规范和USB连接的SCSI协议（UASP）规范。

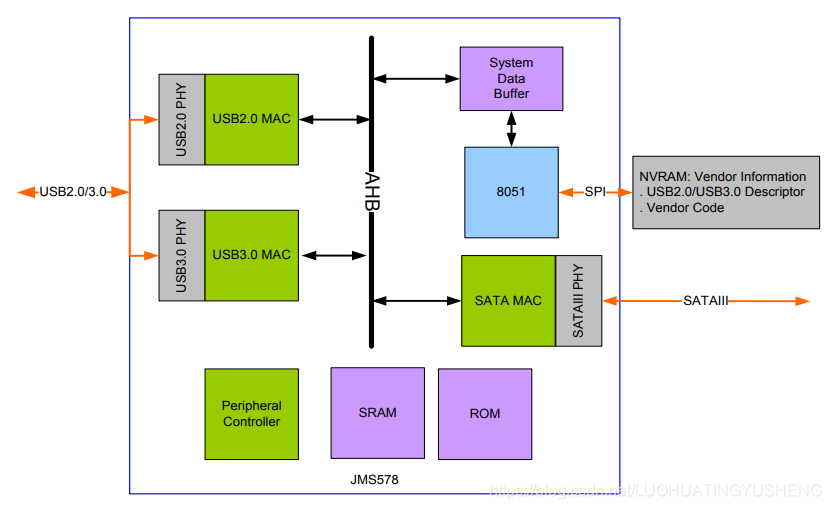

芯片框图：

使用场景

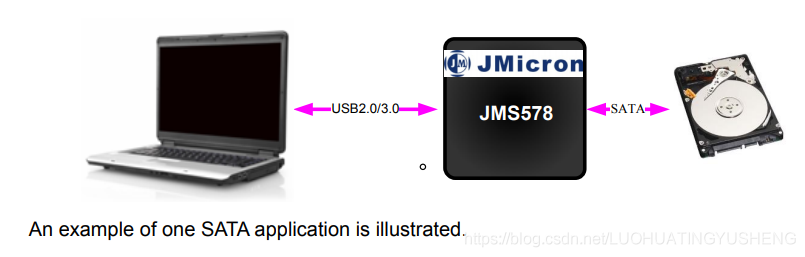

即就是实现USB接口转成SATA接口，也就是外置移动硬盘。

USB线缆接口

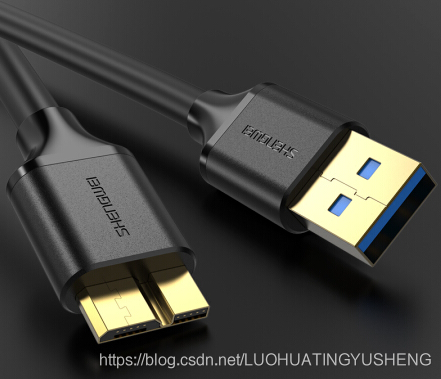

我们常见的USB线，一端是USB3.0 Standard A Interface

硬盘的接口

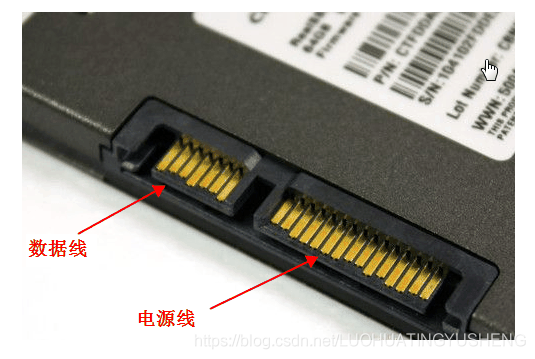

Sata接口包含电源和数据，为7线+15线形式。

实际

其实外置电路的设计可能不是难题，主要是外置电源和USB端子自己的电源连接问题，因为我们两个电源电压不可能完全一致，所以可能导致电压低的和电压高的之间存在短路与被短路的问题，所以为了解决这个问题，需要通过以下几个方式实现。

在电脑主机USB座子进来的电源上串接二极管，将外置电源接在二极管阴极，此时可以防止外置电源损坏USB端口。

在两个电源之间预留串阻，使用电阻消耗掉两者之间的电压差值，但是要注意电阻的选取，注意其功耗的大小。

将两个电源断开，完全不连接，只使用外置电源供电。

以上方式我还未实践，但是后续会完成，如果想知道结果可深入交流。
