外壳参数：

         1、外形尺寸（不含接插件）：60mm*40mm*14mm（盒盖厚度4mm）

         2、腔体尺寸（以PCB版型为主）：52mm*32mm*6mm

         3、电路板推荐尺寸：比腔体内部尺寸缩小0.2mm以上距离【注意电路板倒角】，四个角倒角尺寸R=3mm

         4、电路板厚度：SMA中心距离腔体底部尺寸为3mm【结合所选SMA型号】，注意SMA馈针下边缘距离电路距离【馈针是圆的，注意下边缘】

         5、接插件型号：SMA【安装螺纹间距8.6mm】

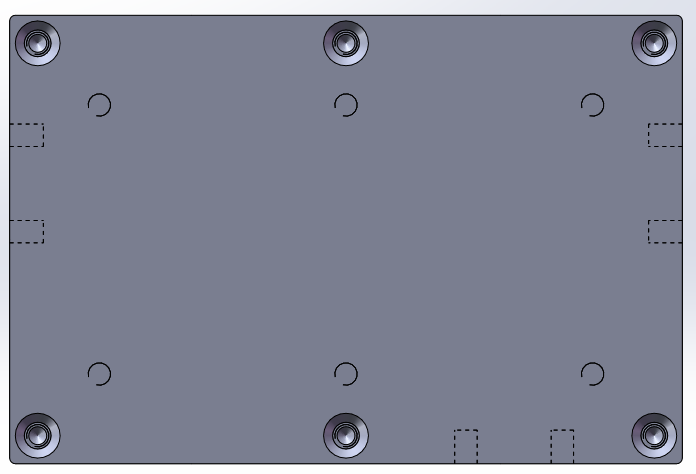

外壳图片：

外壳三维图纸下载：

图纸编码：20220901-2

网盘下载链接：链接：https://pan.baidu.com/s/14pCRqLYAc0KdCgF_Y48bZg 提取码：njgc

注意事项：好多图纸都是客户定制屏蔽盒图纸，如果不想公开请联系我隐藏！！！，网盘失效的图纸，加我微信或者打电话索要即可，记得提供根据图纸编码。

写在最后：

      外壳屏蔽壳，支持定制，定制分两种方式：

      第一，有图纸，可以直接将图纸发送给我，图纸格式可以是SolidWorks源文件（版本不能高于2018版）或者是转成.stp格式，最好配置一些说明，特别是螺纹孔与通孔的说明。

      第二，没有图纸，可以联系店家，给出大概想法，画个草图，或者直接给电路板dxf文件，说明最高器件高度，以及板子是否双面都有器件，没有图纸的可以联系我绘制。
