吉比特收发器（MGT）是吉比特级串行器/解串器（SERDES）的别名。赛灵思7系列FPGA内部集成了能实现高速数据收发RocketI/O模块，采用了CML高速电平逻辑、CDR、线路编码（8B／10B）和预加重等技术的RocketI/O硬核模块，可极大地减小时钟扭曲、信号衰减和线路噪声对接收性能的影响，从而使传输速率进一步提高，可用于实现吉比特以太网、PCI-Express、SRIO、SFP等常用接口。

吉比特高速串行I/O的最大缺点在于对信号完整性的严格要求。而且板材、高速连接器和电缆的费用较高

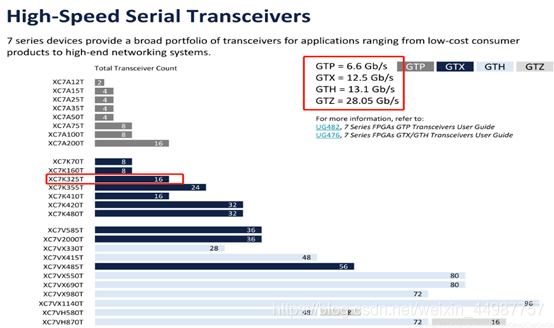

下图为赛灵思7系列FPGA高速串行接口（MGT）在各个型号芯片中的具体资源配置

GTX结构与功能：

（1） 7系列FPGA通常按照bank来分，对于GTX的bank，一般称为一个Quad，原因是一个bank（Quad）中有4个独立的GTX通道以及一个时钟模块。每个通道称呼为Channel。所以在GTX的代码中可以看到Channel这个底层原语。

每一个CHANNEL的TX与RX接口都是由PMA和PCS组成；GTX的最小必要单元就是PMA，其主要原因就是核心的模拟部分。而PCS理论上可以全部由FPGA普通逻辑来实现。当然作为硬核提供的PCS功能更多、性能更好、使用更方便；

PCS提供丰富的物理编码层特性，如8b/10b编码等；

PMA部分为模拟电路，提供高性能的串行接口特性****

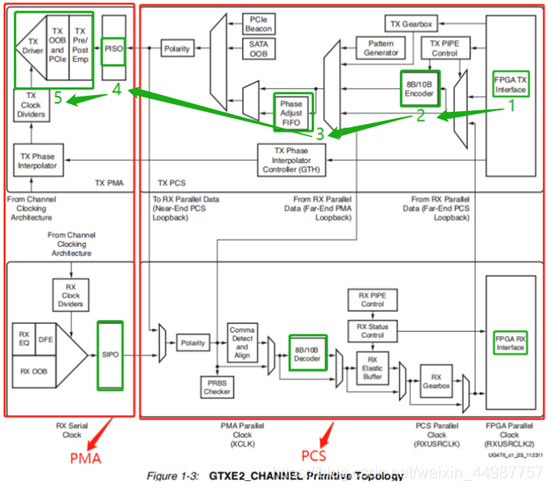

TX模块工作原理：

①将需要发送的16/32bit并行数据通过内部fifo传给编码模块；

②编码后的数据需要跨时钟域到并串转换模块（PCS到PMA）缓存到fifo；

③并串转换完成后发给TX驱动器调整数据电器特性后从高速IO口发出；*

RX模块工作原理与TX正好相反

调整数据电器特性、串并转换、8B/10B编码。

关于8B/10B编码的知识点：

作用：8B/10B编码有平衡电平，防止出现连续1/0的功能，其最大的优势在于自带错误检查，当8b10b错 误的时候大概率是链路质量问题；

缺点：8B/10B编码效率比较低，有20%的额外开销；常用于8G以下使用；

改进：GTX还提供了GearboX,其内部包含64b/66b编码；

（2）每个CHANNEL都有自己的专用锁相环CPLL；同时每个CHANNEL也可公用 同一个QPLL;

疑问：QPLL与CPLL有什么区别？

解答：解答：QPLL一般用到更高频率时使用；当收发器的线速度非常高，其CPLL的频率范围已无法满足需求时，QPLL就出场了。在GTX里面，CPLL的频率范围为1.6GHz~3.3GHz，支持的最高线速度为6.6Gb/s。QPLL的工作频率在低波段模式时为5.93 GHz到8.0GHz，在高波段的工作频率为9.8GHz~12.5GHz。无论是artix、kintex还是virtex，PLL的频率范围决定了收发器的最高线速度。

时钟的独立性：TX/RX的时钟独立，channel 时钟的独立，QUAD时钟的独立。

时钟可选择性：TX/RX的时钟可选，channel 时钟的可选，QUAD时钟的可选。

CPLL通常用于低速率传输通常在3.125G以下，QPLL通常用于高速率传输，QPLL的时钟更加精确，原则是能用QPLL就不用CPLL

硬件设计指导（K7-325T为例）

（1）概述：

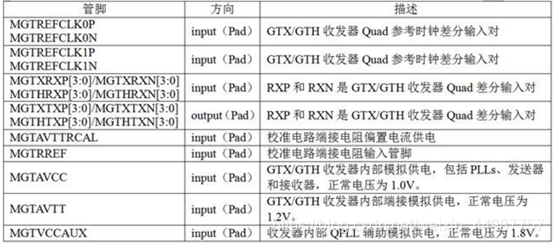

GTX/GTH收发器管脚定义

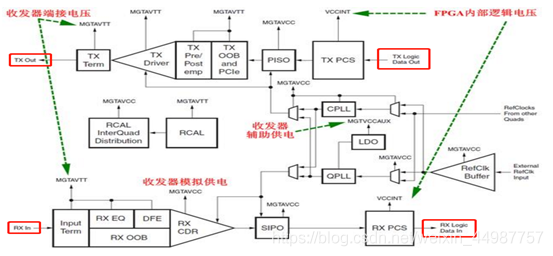

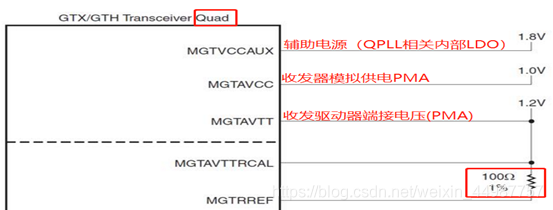

每种电压在GTX模块内部的具体作用点

K7具体供电电压需求

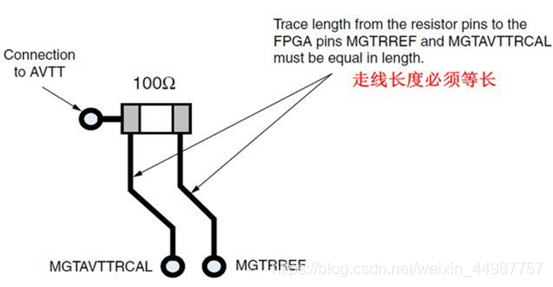

RCAL电路仅在FPGA配置器件执行校准功能，在配置前所有的模拟电压必须达到要求电压及其容忍误差，如果没使用Quad,MGTAVTTRCAL和MGTRREF管脚必须接地,电阻精度1%，PCB走线满足等长；

（2）时钟设计

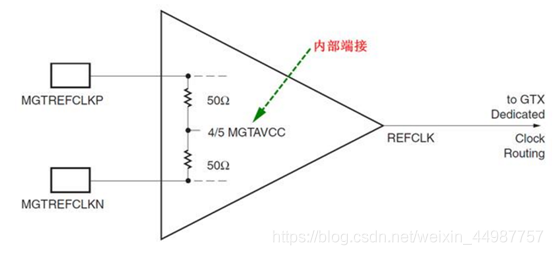

MGTREFCLK输入buffer详细结构图中时钟管脚内部上拉至0.8V，当MGTAVCC收发器驱动电压不满足要求时，其参考时钟有可能出现问题；

当为GTX/GTH收发器选择晶振时,注意一下问题：

晶振输出管脚与GTX/GTH收发器Quad时钟输入管脚之间需要AC耦合

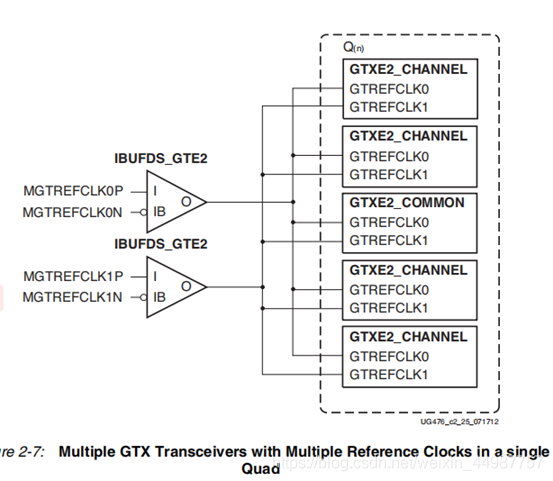

疑问：Quad时钟输入管脚对应哪一个REFCLK（0 or 1）？

解答：软件可以通过任意一个参考时钟通道连接到QPLL上；

参考时钟差分电压摆幅满足开关特性要求；

遵守晶振供电、布局布线、噪声特性要求；

保持差分线阻抗连续（不要跨分割，以完整低平面为参考）；

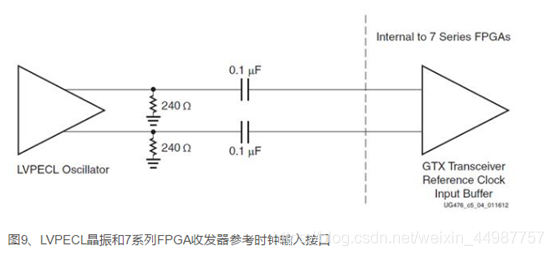

FPGA收发器GTX/GTH参考时钟接口电平有两种连接方式：LVDS与LVPECL；

如果参考时钟未使用，则参考时钟MGTREFCLKP和MGTREFCLKN应该悬空。

LVPECl耦合链路上的偏置电阻应以晶振推荐值为准；

AC耦合电容的作用（0.1uf):

阻断外部晶振与收发器Quad专用时钟管脚之间的DC电流，降低功耗；（隔直通交）

AC耦合电容和参考时钟输入端构成高通滤波器，衰减参考时钟偏移(时域上)；

保持电容两端电压独立，互不干扰。

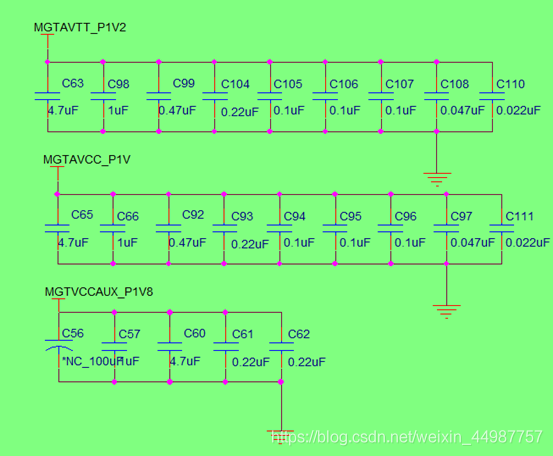

（3）电源滤波设计

GTX/GTH收发器对电源噪声比较敏感，电源噪声会导致收发器性能下降，来源于：

电源稳压器噪声（DCDC）

其他电路耦合

电源分布网络

在FPGA输入管脚测量的总的噪声Vpk-pk不能超过10mV，正常情况下，GTX/GTH模拟电源最后一级稳压器应尽量靠近收发器供电管脚，减小稳压器输出管脚到收发器电源输入管脚之间的距离，降低耦合噪声的概率；

虽然GTX模块对上电时序没有要求，但是任意的上电顺序也不会损坏芯片，但为了减少上电的瞬间电流，推荐一下上电顺序：

MGTVCCAUX > MGTAVCC > MGTAVTT。

其他资源介绍：

GTX的预加重和均衡：当使用到GTX的物理接口出现信号质量不佳，数据丢包，校验出错之类的情况时，为了提高信号质量，可以使用GTX提供的预加重、均衡、调整输出振幅等功能。预加重和调整输出振幅用于数据发送方向，均衡用于数据接收方向。
